| 品牌DCT | 型号RF-BM-S02 |
| 信息传送内容数据 | 支持网络108.32.b/n |
| 频段2405-2485MHz | 发射功率3mW |
| 外形尺寸13.1*11.5*1.9mm |
展开
低功耗蓝牙Bluetooth 4.0 BLE模块CC2540/1 iBeacon RF-BM-S02
RF-BM-S02低功耗蓝牙模块，采用TI的CC2540作为核心处理器。模块运行在 2.4 GHz ISM band，GFSK 调制方式（高斯频移键控），40 频道2 MHz 的通道间隙，3 个固定的广播通道，37 个自适应自动跳频数据通道，物理层可以和经典蓝牙RF组合成双模设备，2 MHz 间隙能更好地防止相邻频道的干扰。宽输出功率调节(-23 dBm～4dBm)，-93 dBm高增益接收灵敏度。
模块可以工作在桥接模式(透传模式)和直驱模式。
模块启动后会自动进行广播，已打开特定APP的手机会对其进行扫描和对接，成功之后便可以通过BLE协议对其进行监控。
桥接模式下，用户CPU可以通过模块的通用串口和移动设备进行双向通讯，用户也可以通过特定的串口AT指令，对某些通讯参数进行管理控制。用户数据的具体含义由上层应用程序自行定义。移动设备可以通过APP对模块进行写操作，写入的数据将通过串口发送给用户的CPU。模块收到来自用户CPU串口的数据包后，将自动转发给移动设备。此模式下的开发，用户必须负责主CPU的代码设计，以及智能移动设备端APP代码设计。
直驱模式下，用户对模块进行简单外围扩展，APP通过BLE协议直接对模块进行驱动，完成智能移动设备对模块的监管和控制。此模式下的软件开发，用户只须负责智能移动设备端APP代码设计。
主要特点
1.使用简单，无需任何蓝牙协议栈应用经验；
2.用户接口使用通用串口设计，全双工双向通讯，***波特率支持4800bps；
3.同时支持桥接模式(串口透传)，或者直接驱动模式(无需额外CPU)；
4.默认20ms连接间隔，连接快速；
5.支持AT指令软件复位模块，获取MAC地址；
6.支持AT指令调整蓝牙连接间隔，控制不同的转发速率。（动态功耗调整）；
7.支持AT指令调整发射功率，修改广播间隔，自定义广播数据，自定义设备识别码，设定数据延时 (用户CPU串口接收准备时间)，修改串口波特率，修改模块名，均会掉电保存；
8.串口数据包长度，可以是200byte以下(含200)的任意长度。（大包自动分发）；
9.高速透传转发，***快可达4K/S，可稳定工作在2.5K-2.8K（IO5,IO6）；
10.支持移动设备APP修改模块名称，掉电保存，修改串口波特率，产品识别码，自定义广播内容，广播周期，均掉电保存；
11.支持移动设备APP对模块进行远程复位，设置发射功率；
12.支持移动设备APP调节蓝牙连接间隔，掉电不保存。（动态功耗调整）；
13.包括调试口在内的全IO外扩；
14.支持连接状态，广播状态提示脚/普通IO灵活配置；
15.6个双向可编程IO，外部中断引发输入检测，全低功耗运行。（触发报警，照明控制，遥控玩具，等各种输入输出开关量应用）；
16.2个可编程定时单次/循环翻转输出口。（智能预约定时应用）；
17.两路ADC输入(14 bit),使能/禁止，采样周期自由配置。（测温湿度，光度等应用）；
18.四路可编程PWM(120Hz)输出。（调光，调速等应用）；
19.模块端RSSI连续采集，可读可自动通知APP，使能/禁止,采集频度自由设定。（寻物防丢报警应用）；
20.支持模块电量提示，电量读取，可自动上报。（设备电量提醒）；
21.支持防劫持密码设置，修改和恢复，防止第三方恶意连接。也可不使用。独立的密码操作结果通知，方便APP编程；
22.支持单脚位下地(长按)5s恢复出厂设置，APP远程恢复出厂设置；
23.支持PWM输出初始化状态自定义 (全高，全低，掉电前PWM输出状态值)；
24.支持PWM频率自定义（61.036 Hz <=f <= 8 kHz，默认120Hz）；
25.广播内容提示模块实时系统状态，包括电池电量，自定义设备识别码，四路PWM当前输出值或两路ADC的采集值，当前IO状态等；（适合广播应用方案）；
26.两路电平脉宽计数，0～0xFFFFFFFF ms (约49.7天)；
27.支持内部RTC实时时钟，APP端可随时同步校准；
28.支持6路IO和四路PWM的定时控制，默认不开启此功能；
29.四路PWM支持渐变模式（适合调光效果控制）；
30.支持IO配置和输出状态保存功能，可自定义默认的初始化状态；
31.支持浅恢复和深度恢复模式，灵活恢复用户数据，而保留产品必须配置；
32.支持从TX串口获取蓝牙连接状态（连接，正常断线和超时断线）字串提示；
33.支持低电平使能模式和脉宽使能模式，支持远程关机；
34.脉冲使能模式下支持30秒无连接自动关机；
35.脉冲使能模式下支持方波报警提示连接超时(断线)；
36.极低功耗的待机模式，CC2540芯片官方数据睡眠电流0.4uA，模块实测功耗如下：
事件 | 平均电流 (积分计算*1) | 平均电流 (电表测量*2) | 持续时间 | 测试条件/备注 |
模块睡眠功耗 | 0.35uA | 0.3-0.4uA | － | EN悬空 |
广播 | 202uA | 0.14～0.54mA | 3.85ms | 广播周期250ms |
连接事件 | 243uA | 0.41 mA | 2.25ms | 连接周期100ms |
单次BLE 数据接收事件 | 332uA | 0.65 mA | 3.0ms | (20bytes,10次/秒) |
模块接收数据并串口发送 | 497uA | 2.68mA | 5.1ms | (20bytes,10次/秒) |
单次BLE 数据发送事件 | 342uA | 0.69mA | 3.2ms | (20bytes,10次/秒) |
*1注：官方测试方式：在电源回路上串一个10R的电阻，使用示波器截取压降波形，进行积分计算。
*2注：万用表测试方式：用万用表uA或mA档串在电池与模块之间查看显示值。
测试电压为3.07V。
工作示意图

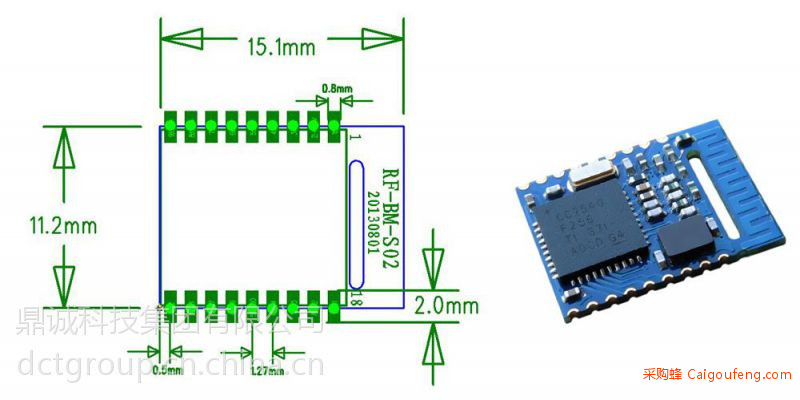

模块尺寸图
